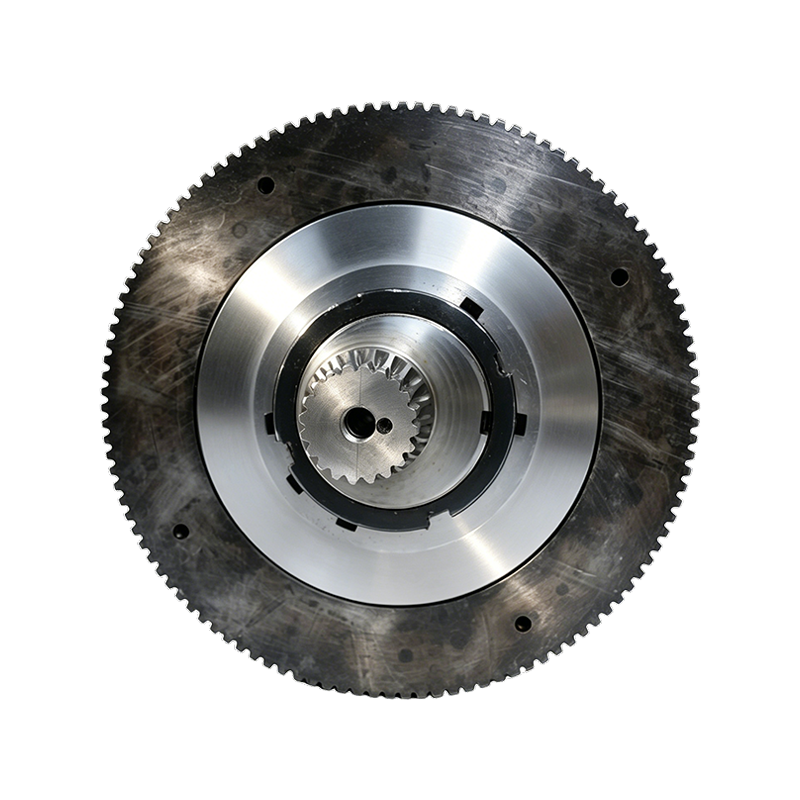

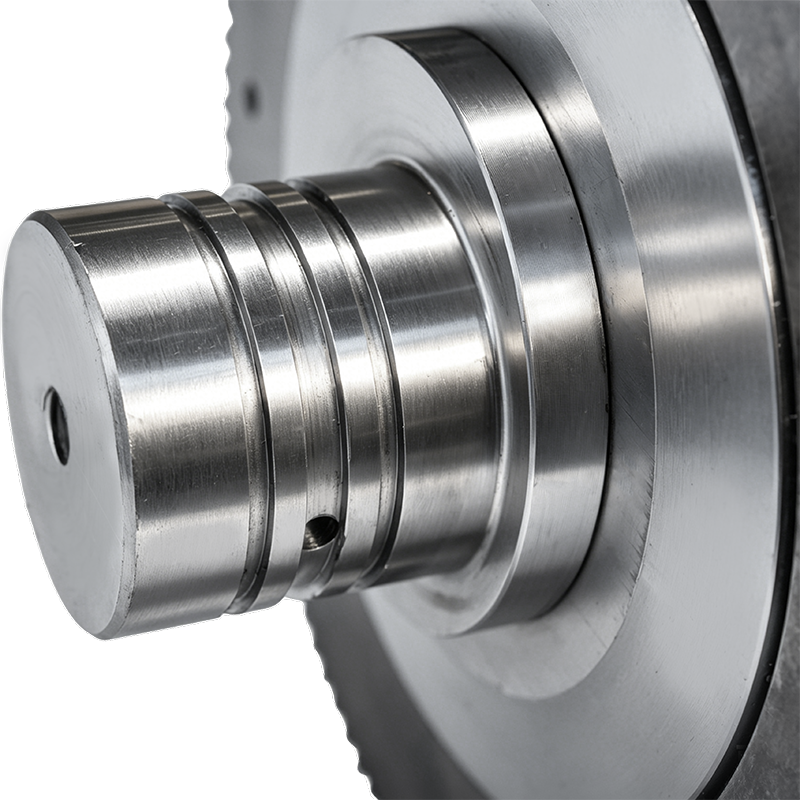

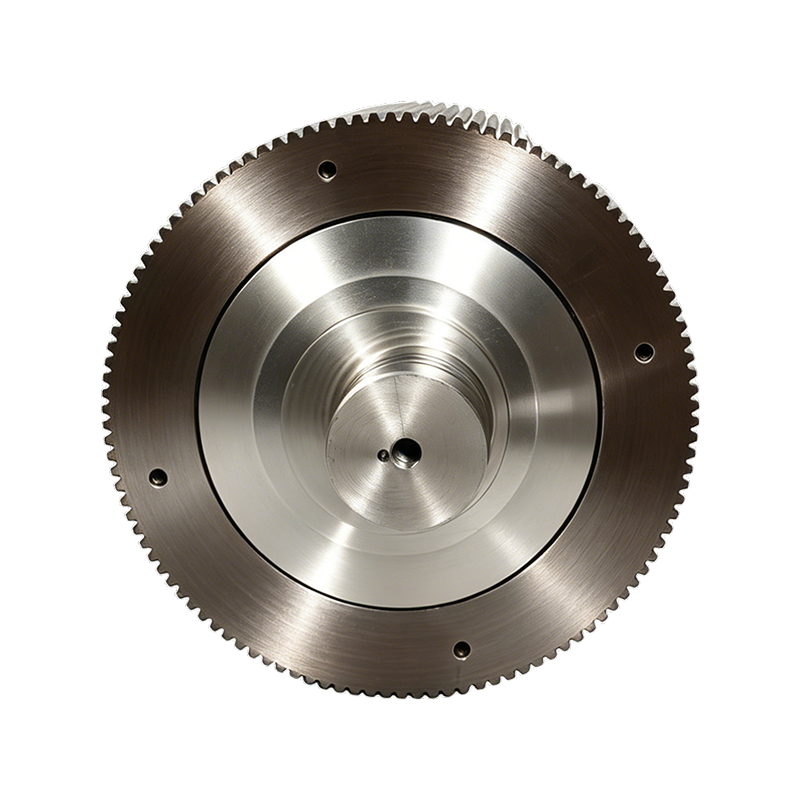

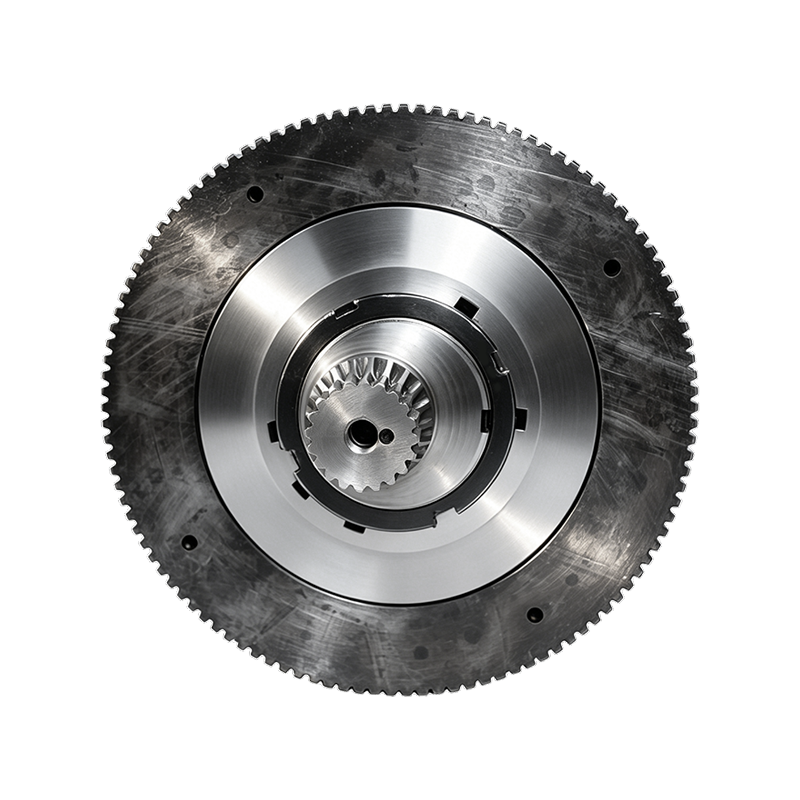

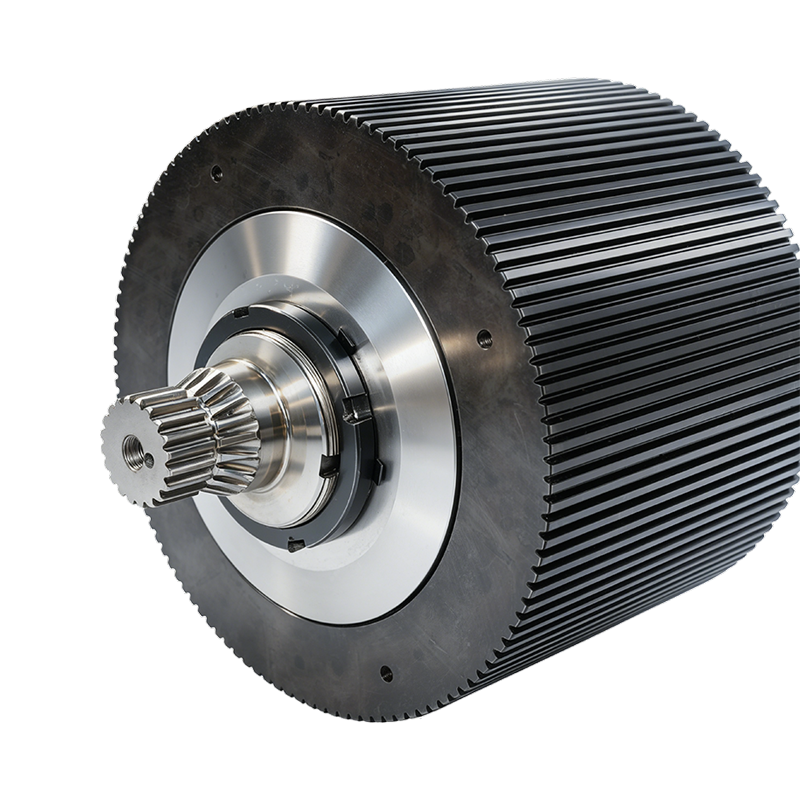

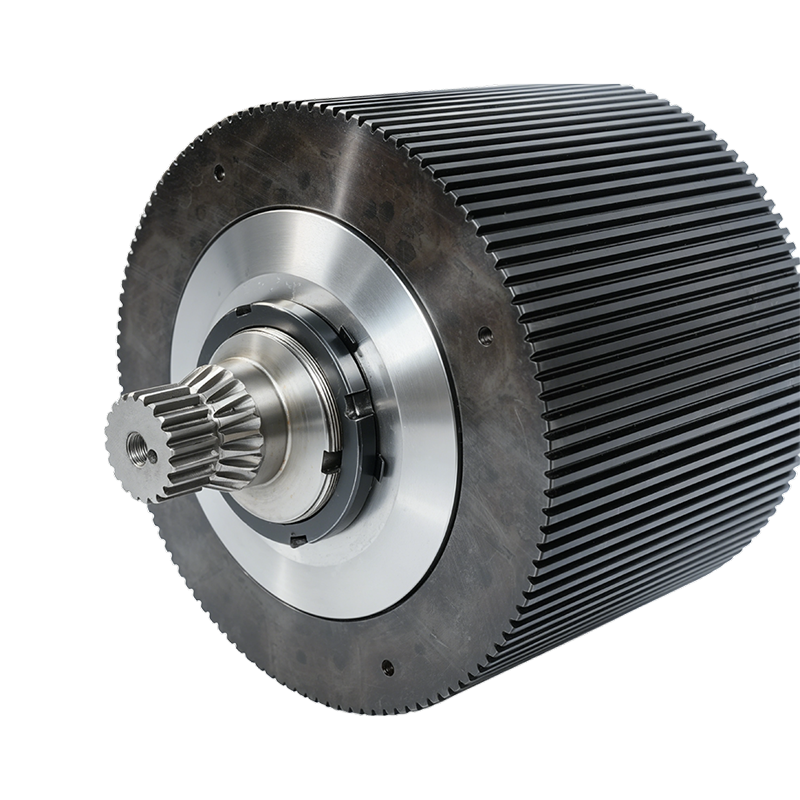

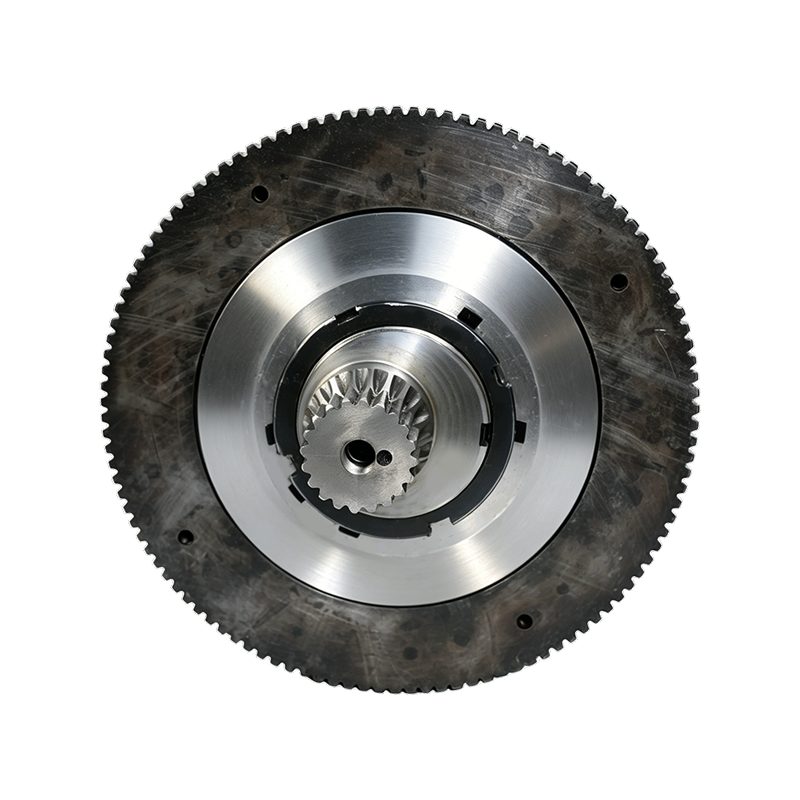

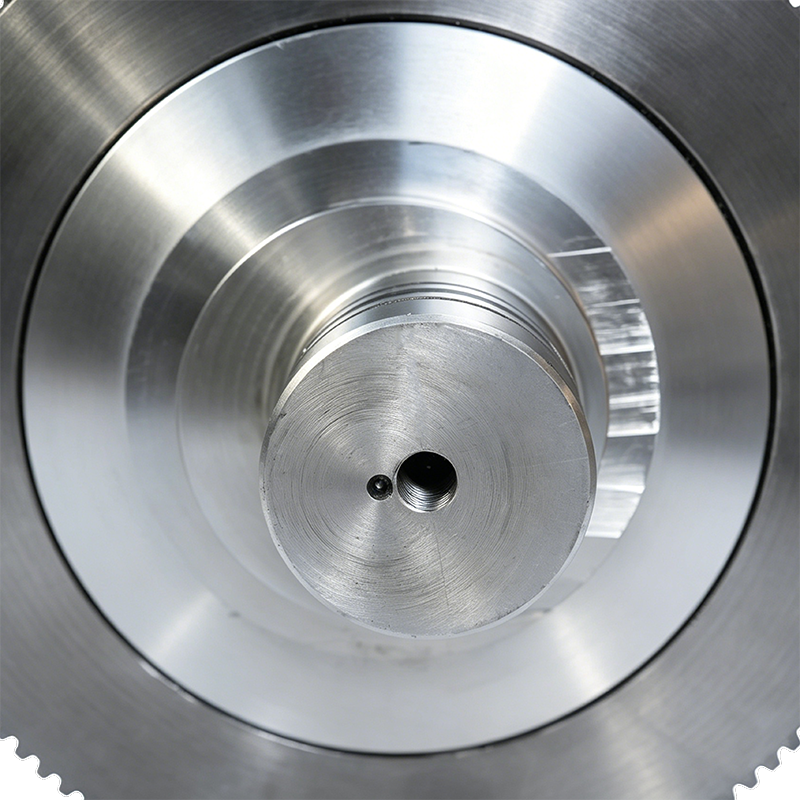

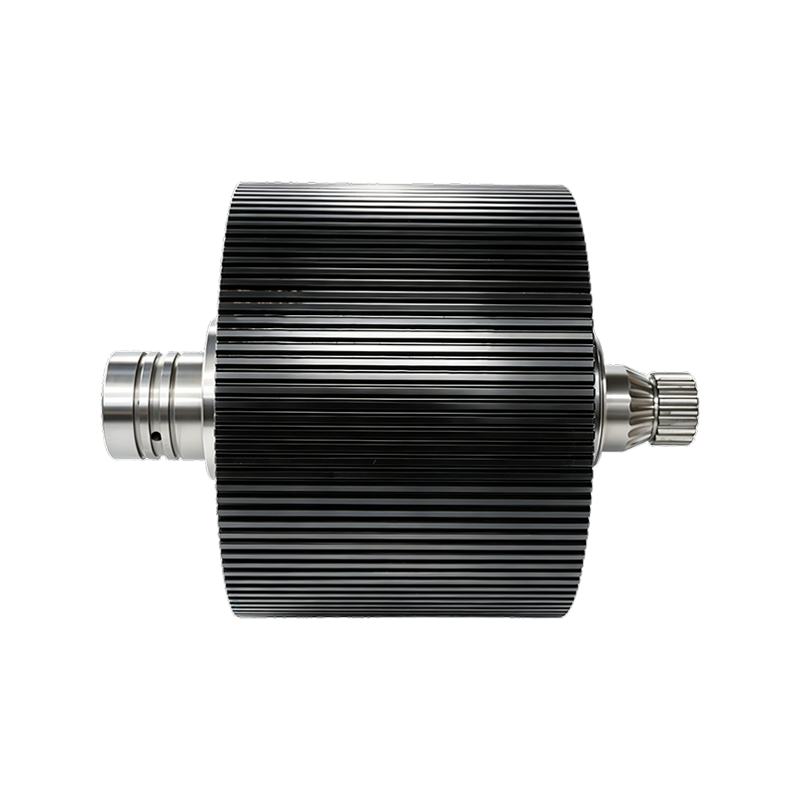

ชิ้นส่วนอะไหล่โรงสีเม็ดผลผลิตสูงแหวนประกอบเปลือกลูกกลิ้งตาย

บทนำ

ที่ ชิ้นส่วนอะไหล่โรงสีเม็ดผลผลิตสูงแหวนประกอบเปลือกลูกกลิ้งตาย เป็นส่วนประกอบงานหนักที่ใช้ในเครื่องอัดเม็ดแหวน ส่วนประกอบประกอบด้วยเปลือกลูกกลิ้ง แบริ่งที่มีความแม่นยำ เพลากลาง และระบบปิดผนึกเพื่อรองรับการอัดเม็ดที่มั่นคงภายใต้สภาวะการทำงานที่มีแรงดันสูงและอุณหภูมิสูง

ได้รับการออกแบบมาเพื่อการใช้งานต่างๆ เช่น การอัดเม็ดเชื้อเพลิงชีวมวล และการผลิตอาหารสัตว์ที่มีเส้นใยสูง ด้วยการรักษาช่องว่างการทำงานที่แม่นยำระหว่างลูกกลิ้งและแม่พิมพ์แหวน ส่วนประกอบช่วยสนับสนุนความหนาแน่นของเม็ดสม่ำเสมอ ประสิทธิภาพการขึ้นรูป และผลผลิต

ชุดประกอบเชลล์ลูกกลิ้งโรงสีเม็ดคืออะไร?

ชุดประกอบเปลือกลูกกลิ้งของโรงสีเม็ดเป็นส่วนประกอบลูกกลิ้งแรงดันที่สมบูรณ์ซึ่งติดตั้งอยู่ภายในเครื่องอัดเม็ดแหวน

แตกต่างจากการซื้อเปลือกลูกกลิ้งเพียงอย่างเดียว การประกอบแบบสมบูรณ์ประกอบด้วยส่วนประกอบที่สำคัญหลายประการ:

• เปลือกลูกกลิ้ง
• ตลับลูกปืนสำหรับงานหนัก
• เพลากลาง
• ระบบซีลหลายชั้น

ที่se components work together to transmit pressure, support roller rotation, protect internal bearings, and maintain stable contact between the roller and ring die.

ชุดประกอบลูกกลิ้งแรงดันทำงานอย่างไร?

ในระหว่างการผลิตเม็ด วัตถุดิบจะเข้าสู่พื้นที่อัดระหว่างลูกกลิ้งและแม่พิมพ์แหวน

ที่ roller assembly rotates while applying pressure to the material. The working surface of the roller shell helps grip the material and guide it toward the ring die holes.

ที่ basic working process includes:

• วัตถุดิบจะเข้าสู่ห้องอัดเม็ด
• ที่ pressure roller rotates against the ring die.
• ที่ roller shell grips and compresses the material.
• วัสดุถูกผลักเข้าไปในรูแม่พิมพ์วงแหวน
• แรงดันต่อเนื่องทำให้เกิดเป็นเม็ดหนาแน่น
• ที่ finished pellets are discharged from the die.

การรักษาช่องว่างที่ถูกต้องระหว่างลูกกลิ้งและแม่พิมพ์แหวนเป็นสิ่งสำคัญสำหรับคุณภาพเม็ดที่มั่นคงและประสิทธิภาพการผลิต

ส่วนประกอบสำคัญของชุดลูกกลิ้งคืออะไร?

ลูกกลิ้งเชลล์

ที่ roller shell is the main working wear component. Its surface geometry directly contacts the raw material and works against the ring die.

ตลับลูกปืนสำหรับงานหนัก

ที่ assembly uses specialized tapered roller bearings designed to withstand substantial radial and axial loads during pelletizing.

เพลากลาง

ที่ central shaft supports the roller assembly and transfers mechanical forces during operation.

ระบบซีลหลายชั้น

ที่ sealing structure helps prevent lubricant leakage and keeps fine dust away from the internal bearings. This is particularly important in continuous pellet production environments.

ข้อดีของชุดประกอบลูกกลิ้งที่ให้ผลผลิตสูงมีอะไรบ้าง

ความต้านทานการสึกหรอสูง

ที่ roller shell can be manufactured from high-grade alloy steels such as 20CrMnTi หรือ 40Cr . ใช้เทคนิคการตีขึ้นรูปขั้นสูงเพื่อสร้างโครงสร้างภายในที่มีความหนาแน่นสูง

ความแข็งผิวสูง

ที่ roller shell surface undergoes vacuum carburizing and quenching, with a specified surface hardness of เหล็กแผ่นรีดร้อน 58-62 . มีวัตถุประสงค์เพื่อปรับปรุงความต้านทานการสึกหรอภายใต้สภาวะการอัดเป็นเม็ดที่มีฤทธิ์กัดกร่อน

ปรับปรุงการยึดเกาะวัสดุ

มีให้เลือกใช้โปรไฟล์ฟันที่แตกต่างกัน รวมถึงการออกแบบรังผึ้งแบบ slotted และ dimpled ร่องที่ผลิตด้วยเครื่องจักรอย่างแม่นยำช่วยปรับปรุงการเกาะติดของวัสดุและลดการลื่นไถล

ความสามารถในการรับน้ำหนักสูง

แบริ่งลูกกลิ้งเรียวสำหรับงานหนักได้รับการออกแบบมาเพื่อรองรับแรงกระแทกในแนวรัศมีและแนวแกนที่เกิดขึ้นระหว่างกระบวนการอัดเม็ด

ป้องกันฝุ่น

ที่ multi-layer sealing structure helps keep fine dust away from the bearings while retaining lubricant inside the bearing area.

ลดการสั่นสะเทือน

ส่วนประกอบแต่ละชิ้นผ่านการทดสอบสมดุลแบบไดนามิกเพื่อลดการสั่นสะเทือนที่เกิดจากความไม่สมดุล นอกจากนี้ยังช่วยลดการสึกหรอที่ไม่สม่ำเสมอของเพลาหลักและดายของแหวนได้อีกด้วย

วัสดุใดบ้างที่ใช้สำหรับ Roller Shell?

ที่ product page specifies high-grade alloy steel materials including:

• 20CrMnTi
• 40Cr

ที่se materials are processed using advanced forging techniques before subsequent machining and heat treatment.

สำหรับผู้ซื้อ ควรประเมินการเลือกวัสดุร่วมกับการรักษาความร้อน ความแข็งของพื้นผิว สภาพการทำงาน การขัดถูของวัตถุดิบ และข้อกำหนดในการให้บริการที่คาดหวัง

เหตุใดการบำบัดความร้อนจึงมีความสำคัญ?

การอบชุบด้วยความร้อนมีผลโดยตรงต่อประสิทธิภาพการสึกหรอของเปลือกลูกกลิ้ง

ที่ product uses คาร์บูไรซิ่งสูญญากาศและการดับ โดยมีพื้นผิวเปลือกลูกกลิ้งถึง เหล็กแผ่นรีดร้อน 58-62 ตามข้อกำหนดของผลิตภัณฑ์

กระบวนการบำบัดความร้อนที่มีการควบคุมอย่างเหมาะสมสามารถช่วยให้มีความแข็งของพื้นผิวตามที่ต้องการ ในขณะเดียวกันก็รองรับประสิทธิภาพเชิงโครงสร้างของเปลือกลูกกลิ้งภายใต้การรับน้ำหนักทางกลซ้ำๆ

สำหรับผู้ซื้อในภาคอุตสาหกรรม การประเมินกระบวนการผลิตที่สมบูรณ์ของซัพพลายเออร์จึงเป็นประโยชน์ แทนที่จะเลือกชุดประกอบลูกกลิ้งตามเกรดเหล็กเท่านั้น

การออกแบบพื้นผิวลูกกลิ้งที่มีอยู่มีอะไรบ้าง?

ที่ roller assembly can be supplied with different surface geometries according to application requirements.

พื้นผิวลูกกลิ้งแบบ Slotted

การออกแบบแบบมีร่องช่วยให้ลูกกลิ้งสัมผัสกับวัตถุดิบและลดการลื่นไถลของวัสดุ

พื้นผิวรังผึ้งบุ๋ม

ที่ dimpled or honeycomb configuration provides a different gripping pattern and can be selected according to the pelletizing application.

ที่ appropriate surface design should be determined according to the pellet mill, ring die, raw material characteristics, and existing roller configuration.

แอปพลิเคชันใดใช้ชุดประกอบลูกกลิ้งโรงสีเม็ด?

การผลิตเม็ดเชื้อเพลิงชีวมวล

ที่ assembly is designed for biomass materials such as wood chips and rice husks, where the roller is exposed to continuous pressure and abrasive conditions.

การผลิตเม็ดอาหารสัตว์

สามารถใช้กับอาหารสัตว์ที่มีเส้นใยสูงซึ่งต้องการการบีบอัดที่มั่นคงและการผลิตเม็ดอย่างต่อเนื่อง

การผลิตเม็ดผลผลิตสูง

ที่ assembly is designed for heavy-duty industrial applications where stable pellet density, forming rates, and hourly production are important.

จะเลือกชุดประกอบลูกกลิ้งเชลล์ที่ถูกต้องได้อย่างไร

ผู้ซื้อควรยืนยันอุปกรณ์และสภาพการใช้งานก่อนซื้อ

ข้อมูลสำคัญประกอบด้วย:

• แบบจำลองโรงสีเม็ด
• ข้อมูลจำเพาะของแหวนตาย
• ขนาดการประกอบลูกกลิ้ง
• เปลือกลูกกลิ้ง diameter
• เปลือกลูกกลิ้ง width
• การกำหนดค่าเพลา
• ข้อมูลจำเพาะของแบริ่ง
• ข้อกำหนดในการปิดผนึก
• การออกแบบพื้นผิวลูกกลิ้ง
• ประเภทวัตถุดิบ
• กำลังการผลิต
• เวลาทำการ
• ปริมาณที่ต้องการ

การระบุภาพวาดต้นฉบับ หมายเลขชิ้นส่วน รูปถ่าย หรือข้อกำหนดการประกอบที่มีอยู่สามารถช่วยให้ผู้ผลิตยืนยันความเข้ากันได้

ผู้ซื้อควรตรวจสอบอะไรเมื่อเปลี่ยนชุดลูกกลิ้ง

การเปลี่ยนชุดประกอบทั้งหมดต้องทำมากกว่าการตรวจสอบขนาดเปลือกลูกกลิ้ง

ผู้ซื้อควรตรวจสอบ:

• สภาพและข้อกำหนดของตลับลูกปืน
• ขนาดเพลา
• โครงสร้างการปิดผนึก
• เปลือกลูกกลิ้ง surface condition
• ความสมดุลแบบไดนามิก
• ช่องว่างการทำงานแบบลูกกลิ้งถึงวงแหวน
• ข้อกำหนดในการหล่อลื่น
• ความเข้ากันได้ของชุดประกอบโดยรวม

การประกอบที่เข้ากันอย่างถูกต้องสามารถลดความเสี่ยงของการสึกหรอของแบริ่งก่อนกำหนด การสั่นสะเทือน การสึกหรอของลูกกลิ้งไม่สม่ำเสมอ และความไม่เสถียรในการผลิต

อายุการใช้งานของการประกอบลูกกลิ้งจะปรับปรุงได้อย่างไร?

รักษาการปรับลูกกลิ้งและดายให้เหมาะสม

ที่ working gap between the roller and ring die should be maintained according to the pellet mill's operating requirements.

รักษาการหล่อลื่นที่เหมาะสม

ตลับลูกปืนควรได้รับการหล่อลื่นที่เหมาะสมตามความต้องการของผู้ผลิตอุปกรณ์

ป้องกันฝุ่นและสิ่งแปลกปลอม

ฝุ่นเม็ดละเอียดและโลหะแปลกปลอมอาจส่งผลเสียต่อตลับลูกปืน ซีล เปลือกลูกกลิ้ง และแม่พิมพ์ของแหวน

ตรวจสอบการสั่นสะเทือน

การสั่นสะเทือนที่ผิดปกติอาจบ่งบอกถึงปัญหาตลับลูกปืน ความไม่สมดุล การประกอบไม่ถูกต้อง หรือการสึกหรอไม่สม่ำเสมอ

ตรวจสอบระบบซีล

ซีลที่เสียหายอาจทำให้ฝุ่นเข้าไปในบริเวณแบริ่งหรือสารหล่อลื่นหลุดออกไปได้

ตรวจสอบการสึกหรอของเปลือกลูกกลิ้ง

ตรวจสอบพื้นผิวการทำงานและโปรไฟล์ฟันเป็นประจำเพื่อระบุการสึกหรอที่มากเกินไปก่อนที่จะส่งผลต่อการผลิต

ผู้ซื้อควรพิจารณาอะไรเมื่อซื้อชุดประกอบลูกกลิ้ง

ราคาไม่ควรเป็นเพียงปัจจัยในการซื้อชิ้นส่วนอะไหล่ของโรงงานอัดเม็ดอุตสาหกรรม

ผู้ซื้อมืออาชีพควรประเมิน:

• เปลือกลูกกลิ้ง material
• ความแข็งผิว
• การรักษาความร้อน
• โปรไฟล์ฟัน
• คุณภาพตลับลูกปืน
• ความแม่นยำของเพลา
• โครงสร้างการปิดผนึก
• การปรับสมดุลแบบไดนามิก
• ความแม่นยำของมิติ
• ความเข้ากันได้ของการประกอบ
• การตรวจสอบคุณภาพ
• ความสามารถของ OEM
• กำลังการผลิต
• ความสามารถในการจัดส่ง
• การสนับสนุนด้านเทคนิค

สำหรับโรงงานผลิตอย่างต่อเนื่อง ต้นทุนการเป็นเจ้าของทั้งหมด อาจมีความสำคัญมากกว่าราคาซื้อเริ่มแรก

OEM และชุดประกอบลูกกลิ้งแรงดันแบบกำหนดเอง

โรงสีเม็ดที่แตกต่างกันอาจใช้ขนาดลูกกลิ้ง การกำหนดค่าแบริ่ง ข้อมูลจำเพาะของเพลา และโครงสร้างการปิดผนึกที่แตกต่างกัน

Anhui Jindingsheng Machinery Co., Ltd. ให้บริการโซลูชั่นการประกอบลูกกลิ้งแรงดันที่ปรับแต่งตามข้อกำหนดอุปกรณ์ของลูกค้าและข้อกำหนดทางเทคนิค

ที่ company focuses on the R&D and manufacturing of ring dies, rollers, and related pellet mill components. Its production process covers raw materials, forging, finishing, and heat treatment, with products exported to multiple international markets.

คำถามที่พบบ่อยเกี่ยวกับการประกอบเปลือกลูกกลิ้งโรงสีเม็ดผลผลิตสูง

ชุดประกอบเปลือกลูกกลิ้งโรงสีเม็ดคืออะไร?

ชุดประกอบเปลือกลูกกลิ้งของโรงสีเม็ดเป็นส่วนประกอบลูกกลิ้งแรงดันที่สมบูรณ์ ซึ่งประกอบด้วยเปลือกลูกกลิ้ง แบริ่ง เพลากลาง และระบบปิดผนึก มันถูกติดตั้งในเครื่องอัดเม็ดแหวน

หน้าที่ของชุดประกอบลูกกลิ้งคืออะไร?

ที่ roller assembly applies pressure to raw materials and helps guide them into the ring die holes for pellet formation while supporting stable roller rotation.

มีวัสดุอะไรบ้างสำหรับเปลือกลูกกลิ้ง?

ที่ product page specifies high-grade alloy steel materials including 20CrMnTi และ 40Cr .

ความแข็งผิวของเปลือกลูกกลิ้งคืออะไร?

ที่ product specifications state that vacuum carburizing and quenching can achieve a surface hardness of เหล็กแผ่นรีดร้อน 58-62 .

มีการออกแบบพื้นผิวลูกกลิ้งอะไรบ้าง?

ที่ product can be supplied with slotted and dimpled honeycomb surface designs to improve material gripping and reduce slipping.

เหตุใดจึงใช้แบริ่งลูกกลิ้งเรียว?

แบริ่งลูกกลิ้งเรียวสำหรับงานหนักได้รับการออกแบบมาเพื่อรองรับโหลดในแนวรัศมีและแนวแกนและแรงกระแทกที่เกิดขึ้นระหว่างการอัดเป็นก้อน

ทำไมระบบซีลจึงมีความสำคัญ?

ที่ multi-layer sealing structure helps prevent lubricant leakage and keeps fine pelletizing dust away from the bearings.

การปรับสมดุลแบบไดนามิกมีประโยชน์ต่อการประกอบลูกกลิ้งอย่างไร

การทดสอบสมดุลแบบไดนามิกช่วยลดการสั่นสะเทือนที่เกิดจากความไม่สมดุล และสามารถช่วยปกป้องเพลาหลักและแม่พิมพ์แหวนจากการสึกหรอที่ไม่สม่ำเสมอ

กระบวนการประกอบลูกกลิ้งสามารถประกอบวัสดุอะไรได้บ้าง?

ที่ product is designed for pelletizing applications involving biomass fuels such as wood chips and rice husks, as well as high-fiber animal feed.

คุณสามารถผลิตชุดประกอบลูกกลิ้งแบบกำหนดเองได้หรือไม่

ใช่. ชุดประกอบลูกกลิ้งแบบกำหนดเองสามารถผลิตได้ตามข้อกำหนดของอุปกรณ์ ขนาด ภาพวาด และข้อกำหนดการใช้งานของลูกค้า

ฉันควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

ผู้ซื้อควรระบุรุ่นของโรงสีเม็ด ขนาดการประกอบลูกกลิ้ง ข้อมูลจำเพาะของเปลือกลูกกลิ้ง ข้อมูลเพลาและแบริ่ง การออกแบบพื้นผิว ปริมาณที่ต้องการ และภาพวาดหรือรูปถ่ายทางเทคนิคอื่นๆ ที่มีอยู่

ทำไมต้องเลือก Anhui Jindingsheng Machinery Co., Ltd.

Anhui Jindingsheng Machinery Co., Ltd. เชี่ยวชาญในการวิจัยและพัฒนาและการผลิตแม่พิมพ์แหวนโรงสีเม็ด ลูกกลิ้ง และส่วนประกอบเครื่องบดย่อยที่เกี่ยวข้อง บริษัทมีโรงงานขนาด 14,509 ตารางเมตร และพนักงาน 97 คน และควบคุมขั้นตอนการผลิตที่สำคัญตั้งแต่วัตถุดิบไปจนถึงการตีขึ้นรูป การตกแต่งขั้นสุดท้าย และการบำบัดความร้อน สินค้าของบริษัทถูกส่งออกไปยังตลาดต่างประเทศหลายแห่ง

บทสรุป

ที่ ชิ้นส่วนอะไหล่โรงสีเม็ดผลผลิตสูงแหวนประกอบเปลือกลูกกลิ้งตาย เป็นโซลูชั่นลูกกลิ้งสำหรับงานหนักที่สมบูรณ์แบบซึ่งออกแบบมาเพื่อการอัดเม็ดแหวนอย่างต่อเนื่อง เปลือกลูกกลิ้งเหล็กโลหะผสม พื้นผิวการทำงานที่แข็ง แบริ่งเรียวสำหรับงานหนัก ระบบปิดผนึกหลายชั้น และการปรับสมดุลแบบไดนามิกทำงานร่วมกันเพื่อรองรับการทำงานที่มั่นคง

สำหรับผู้ซื้อ ปัจจัยในการซื้อที่สำคัญ ได้แก่ วัสดุเปลือกลูกกลิ้ง ความแข็งพื้นผิว ความสามารถในการรับน้ำหนัก ประสิทธิภาพการปิดผนึก ความสมดุลแบบไดนามิก ความเข้ากันได้ของอุปกรณ์ และคุณภาพการผลิตโดยรวม .

การเลือกชุดประกอบที่สมบูรณ์และเหมาะสมสามารถช่วยให้โรงงานอัดเม็ดรักษาการผลิตที่มั่นคง ลดการสึกหรอของส่วนประกอบก่อนเวลาอันควร และปรับปรุงการจัดการชิ้นส่วนอะไหล่ในระยะยาว

ลูกกลิ้งเชลล์ Assembly Specification Reference

สำหรับใบเสนอราคาโดยละเอียดและการสนับสนุน OEM โปรดติดต่อ Anhui Jindingsheng Machinery Co., Ltd.
